Электрика и жгуты W140: что проверять, типичные отказы

Подробный разбор известной проблемы биоразлагаемой изоляции проводки W140 (1991–1996, особенно 1993–1995): какие жгуты страдают в первую очередь, как отличить симптомы проводки от других неисправностей, что делать при ремонте и какие ещё электрические узлы этой эпохи требуют внимания.

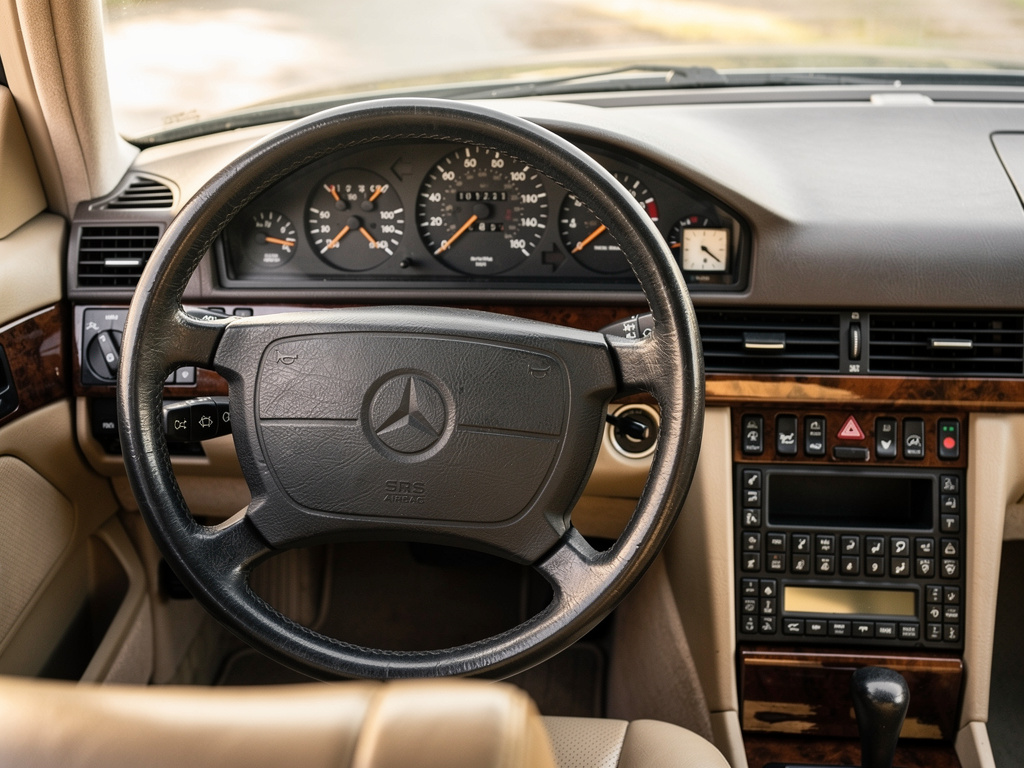

Приборная панель и торпедо Mercedes-Benz W140 — аналоговые приборы, часы, ореховый шпон, панель климат-контроля
Иллюстрация, создана ИИ

Кратко

Самая известная электрическая проблема W140 — не отказ конкретного датчика или блока, а материал изоляции самой проводки. Начиная с 1991 года и примерно до 1996-го (особенно на автомобилях 1993–1995 годов выпуска) Mercedes-Benz использовал изоляцию, задуманную как биоразлагаемую — экологическое решение своего времени, которое на практике не выдержало подкапотной жары и возраста. Изоляция дубеет, трескается и осыпается, оголяя провода, а оголённые жилы одного жгута начинают коротить друг на друга. В статье про двигатели W140 я уже упоминал эту тему коротко — здесь разберу её подробно и практически: какие именно жгуты страдают чаще всего, как я отличаю симптом проводки от симптома другого узла и что делаю при ремонте. Отдельно расскажу о других электрических слабых местах этой эпохи, которые встречаются независимо от проблемы с изоляцией.

Иллюстрация из заводского руководства Mercedes-Benz W140: 14.9. Принципиальные схемы электрооборудования
Схема из руководства по ремонту W140, раздел «Принципиальные схемы электрооборудования» (parts66.ru).

Маскировка под другие неисправности

Проблемы с проводкой умеют маскироваться под неисправности других узлов: плавающий холостой ход, пропуски зажигания или спонтанное заглохание двигателя похожи и на отказ проводки, и на неисправность форсунки, катушки зажигания или датчика. Расскажу, какие жгуты страдают чаще всего и как я отличаю один случай от другого.

Устройство проблемы: почему проводка W140 стареет именно так

По данным профильного автосервиса Atlantic Motorcar Center, Mercedes-Benz в начале 1990-х использовал для части проводки изоляцию, которая была спроектирована биоразлагаемой — на тот момент это подавалось как экологичное решение. Проблема в том, что материал не был рассчитан на многолетнюю эксплуатацию в условиях моторного отсека: постоянный нагрев и естественное старение делают изоляцию хрупкой, она трескается, а затем буквально осыпается кусками и пылью, обнажая медные жилы. Оголённые провода одного жгута, лежащие рядом друг с другом, замыкают между собой — отсюда и типичный набор симптомов: затруднённый или невозможный запуск, самопроизвольное заглохание двигателя на ходу, неровный холостой ход, пропуски зажигания и провалы отклика на педаль газа.

Источники расходятся в точных границах проблемы по годам выпуска, единую цифру тут назвать сложно. Atlantic Motorcar Center указывает диапазон 1991–1996 годов в целом (с явным уточнением, что хуже всего дела обстоят у машин 1993–1995 годов) — этот же диапазон я уже использовал в статье про двигатели W140. Другой специализированный источник, Restore Your Mercedes, даёт более узкую и слегка отличающуюся вилку конкретно для S-класса: 1992–1995 годы (для сравнения, у SL — 1993–1995, у E-класса — 1993–1996, у C-класса — 1994–1996). Разница на год-два между источниками не отменяет общей картины, которую я вижу и на практике: в зоне повышенного риска — весь W140 первой половины 1990-х, а пик проблемы приходится на 1993–1995 годы выпуска, и точную границу для конкретного автомобиля я предпочитаю устанавливать не по одному общему правилу, а по фактическому состоянию проводки при осмотре.

Типичные зоны отказов

Обобщённая схема типичных зон отказа проводки в моторном отсеке Mercedes-Benz W140 Схема моторного отсека с четырьмя обозначенными зонами повышенного риска старения изоляции: 1 — жгут форсунок у впускного коллектора (самая частая проблема), 2 — жгут стартера и генератора у навесных агрегатов, 3 — проводка дроссельного узла на моторах с ASR (V8/V12), 4 — проводка датчиков расхода воздуха на двигателе V12 (M120), самая тяжёлая по последствиям зона. Точное расположение жгутов зависит от семейства мотора. Перёд автомобиля Воздушный фильтр / воздуховоды MAF Аккумулятор Двигатель, впускной коллектор, дроссельный узел M104 / M119 / M120 Навесные агрегаты генератор, стартер Патрубки и разъёмы датчиков MAF (V12) 1 2 3 4
  1. 1 — жгут форсунок у впускного коллектора (самая частая зона отказа)
  2. 2 — жгут стартера и генератора у навесных агрегатов
  3. 3 — проводка дроссельного узла на моторах с ASR (V8/V12)
  4. 4 — проводка датчиков расхода воздуха на V12 (M120) — самая тяжёлая по последствиям зона
Упрощённая обобщённая схема зон повышенного риска старения изоляции проводки в моторном отсеке W140, составлена по описанным в статье источникам. Не является заводской электросхемой — точное расположение жгутов и разъёмов зависит от семейства мотора и года выпуска.

Жгут форсунок

Это, по всем найденным источникам и по моей собственной практике, самая часто страдающая часть проводки. Основной моторный жгут ведёт к разъёмам топливных форсунок и физически расположен ближе всего к самым горячим частям двигателя — поэтому именно здесь изоляция обычно осыпается раньше всего. Практический разбор на специализированном форуме по мотору M119 (V8) подмечает деталь, которую я тоже регулярно вижу: повреждение часто локализовано именно у разъёмов форсуночного жгута, тогда как остальная проводка по кузову машины может оставаться в приличном состоянии — то есть проблема не обязательно означает, что «сгнило всё», но именно этот участок я проверяю в первую очередь.

Жгут стартера/генератора

Второй по частоте проблемный узел — меньший по размеру жгут, идущий к стартеру и генератору. Он также лежит в горячей зоне моторного отсека и подвержен той же деградации изоляции. Симптомы здесь чаще связаны с запуском двигателя и зарядкой — от затруднённого пуска до нестабильной работы генератора.

Проводка дроссельного узла на V8 с ASR

На V8-моторах, оснащённых системой ASR (Acceleration Skid Control, антипробуксовочная система Mercedes-Benz, управляющая, среди прочего, дроссельной заслонкой независимо от педали газа), при этой же проблеме обычно требуется замена троса/жгута дроссельного узла. Важная практическая деталь, на которую я всегда обращаю внимание: проводка дроссельного узла физически интегрирована в сам узел (электронный привод дросселя), поэтому её замена — это не просто установка нового разъёма, а частичная разборка самого дроссельного узла. Это менее объёмная процедура, чем на V12, где по данным того же профессионального источника требуется замена обоих тросов/жгутов дроссельного узла.

Проводка датчиков расхода воздуха на V12

На двенадцатицилиндровом моторе M120 ситуация обычно наиболее тяжёлая во всём модельном ряду W140 — из-за особенно высокой температуры под капотом у V12 может потребоваться замена не только основного моторного жгута, но и части проводки, соединяющей датчики расхода воздуха (MAF) с блоком управления. Специализированный производитель ремонтных комплектов подтверждает это отдельным продуктом именно под W140/M120 — готовым жгутом из проводов с термостойкостью около 190 °C в стеклотканевой оплётке, то есть рассчитанным на кратно более высокую температуру, чем оригинальная изоляция.

Практический риск здесь серьёзнее, чем просто перебои в работе: по свидетельствам владельцев на профильных форумах, короткое замыкание в жгуте датчика расхода воздуха способно перегреть и оплавить сам датчик — известен случай, когда не найденное вовремя замыкание жгута с одной стороны V12 успело вывести из строя два датчика подряд, прежде чем причину нашли. Отдельно там подмечена диагностически полезная деталь, которую я тоже держу в уме: повреждённый таким образом датчик может нормально держать холостой ход, пока двигатель холодный, а проблемы с ездовыми качествами проявляются примерно через час работы, когда датчик и жгут прогреваются — то есть симптом «уплывает» вместе с прогревом мотора. Это форумное свидетельство, а не гарантированный сценарий для каждого случая, но как диагностический ориентир я считаю его полезным: если сбой усиливается по мере прогрева двигателя, я в первую очередь проверяю именно эту зону, а не сразу меняю датчик.

Иллюстрация из руководства по ремонту Mercedes-Benz W140 (datauto.ru): Расположение компонентов системы управления впрыском топлива и зажиганием ME-SFI Mercedes S-Class W140
Схема из руководства по ремонту W140, раздел «Расположение компонентов системы управления впрыском топлива и зажиганием ME-SFI» (datauto.ru).

Диагностика: как отличить проводку от других неисправностей

Признаки, которые чаще указывают именно на проводку, а не на отказ конкретного узла (форсунки, датчика, катушки, дроссельного привода):

  • Симптом плавает вместе с температурой, вибрацией или положением жгута. Если двигатель начинает работать хуже по мере прогрева, глохнет именно в резких поворотах или ведёт себя нестабильно на неровной дороге — механическое замыкание или потеря контакта в повреждённом жгуте чувствительно именно к нагреву и смещению проводов. Отказ самого датчика или форсунки обычно не зависит от того, повернул ли водитель руль или сколько машина уже проехала в этой поездке.
  • Проблема временно исчезает или меняется характер при лёгком пошевеливании жгута или разъёма во время работы двигателя — это классический признак плохого контакта или частичного замыкания, а не полного отказа компонента.
  • Одновременно отказывают несколько разных, казалось бы, не связанных между собой функций, запитанных через один участок проводки или один разъём. В этом случае я действую последовательно, как и советует MercedesSource.com, — отключаю цепи по одной для локализации короткого замыкания, а не меняю компоненты наугад в надежде на удачу.
  • При осмотре видны прямые следы: потрескавшаяся, крошащаяся или уже осыпавшаяся изоляция, оголённые участки провода — особенно у разъёмов и в местах, где жгут проходит рядом с горячими частями двигателя.
  • Диагностировать короткое замыкание или обрыв дистанционно, по описанию симптомов, практически невозможно — этот момент отдельно подчёркивает и MercedesSource.com, и мой собственный опыт: нужен физический осмотр повреждённого участка и прозвонка проводов на месте, а не попытка угадать причину по одним лишь симптомам за рулём.

Общие рекомендации по проверке и ремонту

  • Сначала — простое и дешёвое, потом — сложное. Прежде чем подозревать масштабное повреждение жгута, я всегда проверяю состояние предохранителей и разъёмов: на Mercedes этой эпохи (включая W140) оригинальные предохранители имеют алюминиевые наконечники, которые корродируют в контакте с медными гнёздами блока — типичный симптом такой коррозии — «плавающие» сбои, временно пропадающие при пошевеливании предохранителя. Решение, которое я использую, — замена на предохранители с латунными/медными наконечниками после тщательной чистки самого блока.
  • Проверить разъёмы на коррозию контактов, даже если внешне они выглядят нормально. На автомобилях 1995 года и старше разъёмы склонны корродировать при повышенной влажности, а коррозия контактов внутри часто не видна снаружи, при этом даёт самые разные «непонятные» электрические сбои. Моя процедура такая: аккуратно разъединить разъём (у сильно окисленных иногда нужны специальные инструменты, чтобы не сломать пластиковый корпус), почистить контакты подходящей щёткой и нанести тонкий слой диэлектрической смазки перед обратным соединением.
  • Проверить точки заземления. Коррозия на клеммах аккумулятора и на заземляющем кабеле коробки передач (со стороны водителя в моторном отсеке) — известная проблемная зона; плохое заземление усиливает симптомы, характерные для старой проводки, и затрудняет диагностику. Проверка заземления дешевле и быстрее, чем замена жгута, и я всегда делаю её в первую очередь.
  • При замене повреждённого участка жгута я использую современный термостойкий провод, а не повторяю оригинальный материал. По практике мастерских, специализирующихся на такой переборке, и по описанию заводских ремонтных комплектов (например, готовый жгут датчиков расхода воздуха для M120 из провода с термостойкостью около 190 °C в стеклотканевой оплётке), для замены обычно используется провод с силиконовой изоляцией или стандарта TXL/GXL/SXL с термостойкостью от 125 °C и выше. Это практическая рекомендация мастерских и производителей ремонтных комплектов, а не официальный норматив завода, но в своей работе я её придерживаюсь.
  • Оцениваю масштаб повреждения перед тем, как чинить точечно. Локальное повреждение около разъёма можно восстановить пересборкой отдельного участка жгута. Но при системном повреждении изоляции по всей длине жгута (или следах погрызенной проводки) я считаю практичнее полностью заменить весь жгут, чем бесконечно латать новые точки замыкания по мере их появления.
  • Не откладывать диагностику до полного отказа. Хрупкая изоляция не восстанавливается и ухудшается только дальше — чем раньше найден и устранён очаг повреждения, тем меньше риск, что замыкание повредит сопутствующий датчик или блок управления (как в случае с V12 выше).
Иллюстрация из руководства по ремонту Mercedes-Benz W140 (datauto.ru): Проверка обогреваемого заднего стекла Mercedes S-Class W140
Схема из руководства по ремонту W140, раздел «Проверка обогреваемого заднего стекла» (datauto.ru).
Иллюстрация из руководства по ремонту Mercedes-Benz W140 (datauto.ru): Электрические предохранители Mercedes S-Class W140
Схема из руководства по ремонту W140, раздел «Электрические предохранители» (datauto.ru).

Другие типичные электрические проблемы этой эпохи

Не все электрические неполадки W140 связаны с изоляцией проводки — несколько других узлов известны как самостоятельные слабые места:

  • Комбинированное реле N10 / N10.2. Управляет группой функций: поворотниками и аварийной сигнализацией, обогревом заднего стекла и прерывистым режимом дворников (версия N10/2 дополнительно отвечает за розетку прицепа). По данным нескольких независимых обсуждений на форумах владельцев и по моим собственным наблюдениям, это известное слабое место W140: типичные симптомы — не работает прерывистый режим дворников, поворотники или аварийка загораются не с той стороны или не гаснут при выключенном зажигании, либо разом отказывают несколько из перечисленных функций. Причина обычно не в проводке, а в отслоившейся пайке или повреждении печатной платы внутри самого реле — то есть я меняю реле целиком, а не пытаюсь восстановить его контактную группу.
  • Общее старение элементной базы электроники. Обзорный источник Kolesa.ru характеризует электронику W140 как построенную на устаревшей для сегодняшнего дня элементной базе своего времени и в целом не самую надёжную по современным меркам; отдельно упоминает случаи разрушения корпусов блоков реле и предохранителей (особенно подкапотных) и то, что забитые водостоки в сочетании с уже ослабленной проводкой могут приводить к замыканиям. Это общая журналистская оценка, а не техническая экспертиза с точными цифрами, поэтому я отношусь к ней как к одному из мнений, а не как к установленному факту — но конкретные практические следствия (держать водостоки чистыми и проверять целостность корпусов блоков предохранителей) я считаю разумными в любом случае.
  • Дефицит и цена датчиков расхода воздуха и связанных блоков. По тому же обзорному источнику, оригинальные датчики расхода воздуха и связанные с ними блоки на W140 стали дефицитными и дорогими на вторичном рынке — в моей практике это тоже заметно. Это наблюдение о текущем состоянии рынка запчастей, а не техническая характеристика самого узла — при планировании ремонта проводки в этой зоне я всегда закладываю заранее время на поиск исправных или качественных восстановленных компонентов.

Типичные ошибки владельцев

  • Менять компоненты наугад вместо диагностики проводки. Похожие симптомы — неровный холостой ход, пропуски зажигания, провалы отклика на газ — дают и проблемы с проводкой, и неисправности датчиков, форсунок, катушек. Замена исправной детали не решает проблему и добавляет ненужные расходы, пока настоящая причина — оголённый провод — остаётся необнаруженной.
  • Игнорировать первые симптомы «пока заводится». Хрупкая изоляция сама не восстанавливается и со временем разрушается только сильнее; отложенная диагностика чаще всего оборачивается более обширным (и дорогим) ремонтом, чем если бы проблему нашли на ранней стадии — а на V12, по моему опыту, задержка способна дополнительно повредить дорогие датчики расхода воздуха.
  • Пытаться восстановить оригинальный материал изоляции при ремонте. Если менять провод, я всегда советую сразу использовать более термостойкий современный материал, а не повторять то же решение, которое и привело к проблеме.
  • Пропускать проверку простых и дешёвых узлов. Коррозия предохранителей, разъёмов и точек заземления способна давать симптомы, похожие на серьёзное повреждение жгута, но чинится быстрее и дешевле. Я всегда начинаю диагностику с них, а не сразу с предположения о том, что нужно менять весь жгут.
  • Работать с проводкой рядом с подушками безопасности без необходимого опыта. См. предупреждение о безопасности ниже — я бы не советовал экспериментировать самостоятельно, если нет понимания процедуры безопасного отключения SRS.
Безопасность. Любая диагностика и ремонт проводки в моторном отсеке требуют базовой электробезопасности: перед вскрытием жгутов и разъёмов я всегда отключаю клемму аккумулятора, не работаю с проводкой на непрогретом или горячем двигателе одновременно, избегаю случайных замыканий рядом с топливной системой и высоковольтными компонентами зажигания — советую и вам того же. Если в машине сохранились подушки безопасности и их проводка (шлейфы SRS под рулевой колонкой и в передней панели), не трогайте эти цепи без соответствующего опыта и знания процедуры безопасного отключения — случайное срабатывание подушки безопасности может привести к травме. Сложную диагностику коротких замыканий и работы возле пиропатронов SRS я бы советовал доверять специалисту с опытом обслуживания W140.
