Климат-контроль W140: устройство и диагностика

Кратко

W140 получил один из самых технологически насыщенных для своего времени климат-контролей: полностью автоматическую систему с раздельными зонами температуры — двухзонную на короткобазных версиях и четырёхзонную на длиннобазных, с отдельными настройками для задних пассажиров. По данным ряда источников, это был первый автомобиль Mercedes-Benz (а возможно, и один из первых в отрасли) с двухзонным автоматическим климат-контролем именно с цифровым управлением — хотя двухзонные автоматические системы в принципе существовали и раньше (например, у BMW 7-й серии E32 с 1986 года), поэтому корректнее говорить «один из первых», а не «первый в мире». Разбираемся, из чего состоит эта система — компрессор, испаритель, климатический компьютер и вакуумные приводы заслонок, — каким хладагентом её изначально заправляли на заводе, и какие узлы этой эпохи чаще всего требуют внимания: вакуумный клапанный блок, электромагнитный клапан отопителя, дренаж испарителя и датчики температуры салона.

Зачем владельцу разбираться в климат-контроле именно этого автомобиля

Климат-контроль W140 — не просто кондиционер с парой ручек, а довольно сложная электронно-вакуумная система из десятка взаимосвязанных узлов. Проблема в том, что почти все типичные симптомы («дует не туда», «не держит температуру», «стало сыро в салоне») могут быть вызваны совершенно разными причинами — от банального забитого дренажа до утечки хладагента или отказа климатического компьютера. Если чинить наугад, легко потратить время и деньги не на тот узел. Понимание базовой архитектуры системы и типичных для этой эпохи слабых мест позволяет быстро сузить круг подозреваемых ещё до визита в сервис — а заодно отличить неисправность, которую разумно устранить самому (например, забитый дренаж или треснувший вакуумный шланг), от работы с хладагентом, которую без специального оборудования лучше не трогать вообще (см. предупреждение о безопасности в конце статьи).

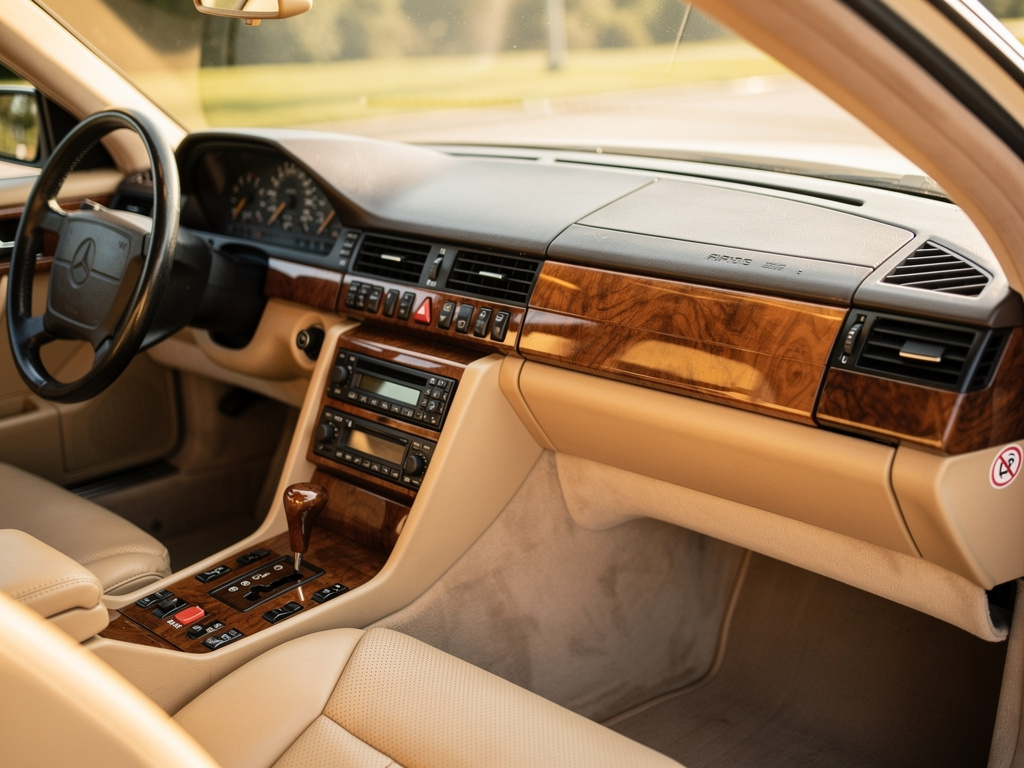

Двухзонный и четырёхзонный климат-контроль: что было действительно новым

На старте продаж в 1991 году W140 предлагал полностью автоматический климат-контроль с раздельной регулировкой температуры для водителя и переднего пассажира (двухзонный) на короткобазных версиях, а на длиннобазных (с суффиксом SEL, позже — «Long») — дополнительно раздельные настройки и для левого, и для правого заднего пассажира, то есть уже четырёхзонную систему. Это подтверждается и Wikipedia, и уже опубликованной на сайте статьёй о модификациях и рынках W140: у длиннобазной версии — четырёхзонный климат-контроль вместо двухзонного у короткой базы.

По ряду источников о истории автомобильного климат-контроля, именно W140 в 1991 году стал первым автомобилем Mercedes-Benz (и, возможно, первым в отрасли в принципе) с двухзонным автоматическим климат-контролем, оснащённым полностью цифровым управлением — цифровой панелью и дисплеем вместо привычных для того времени поворотных регуляторов. Здесь важна точность формулировки: сама идея двухзонного автоматического климат-контроля к 1991 году уже не была новой — по независимым источникам, ещё в 1986 году её реализовал BMW на 7-й серии кузова E32. Поэтому корректно говорить, что W140 был одним из первых (и, вероятно, первым у Mercedes-Benz) с именно цифровым интерфейсом управления двухзонной автоматикой, а не первым двухзонным автоматическим климатом в истории автомобилестроения как таковым. Расхождение между источниками по поводу точного «первенства» не редкость для маркетинговых формулировок такого рода — и здесь оно не отменяет главного факта: на момент выхода это была одна из самых продвинутых систем в своём классе.

Отдельная фирменная особенность — функция остаточного тепла (кнопка REST): при выключенном двигателе климат-контроль W140, по данным Wikipedia, может ещё до 20 минут гонять вентилятор отопителя на низкой скорости, используя оставшееся тепло охлаждающей жидкости — для этого в моторном отсеке предусмотрен отдельный вспомогательный электрический насос охлаждающей жидкости, работающий независимо от основного насоса, приводимого двигателем. Также на W140 стоял салонный фильтр с элементом на основе активированного угля — эта деталь уже упоминалась в статье о регламенте ТО.

Устройство системы

Компрессор, конденсатор, испаритель

Контур хладагента устроен так же, как и в любом автомобильном кондиционере: компрессор (по данным нескольких независимых каталогов запчастей — поршневой компрессор Denso/Nippondenso серии 10PA, конкретно 10PA20C для машин до рестайлинга 1995 года) сжимает хладагент и гонит его в конденсатор перед радиатором охлаждения двигателя, где хладагент отдаёт тепло набегающему воздуху и конденсируется. Дальше — ресивер-осушитель (фильтрует влагу и мусор из контура) и испаритель, установленный в корпусе отопителя в салоне, где хладагент, наоборот, испаряется и отбирает тепло у воздуха, идущего в салон через вентиляционные каналы. Штатный испаритель W140 — производства компании Behr.

Хладагент: R12 или R134a — важный и не всегда очевидный вопрос

Здесь стоит сразу разобраться в потенциальной путанице. Хладагент R12 (дихлордифторметан) — классический хладагент автомобильных кондиционеров середины XX века — подпадает под Монреальский протокол 1987 года как разрушающий озоновый слой. В США производителям запретили использовать R12 в новых автомобилях начиная с 1994 модельного года, а международное производство нового R12 полностью прекратилось в 1996 году; из-за этого миллионы старых автомобилей по всему миру со временем переводили (и переводят до сих пор) на современный хладагент R134a.

W140 в этом отношении оказался не «жертвой» позднего перехода, а, по официальным данным, скорее одной из первых моделей Mercedes-Benz, спроектированных сразу под новый хладагент. В официальном сервисном документе Mercedes-Benz/DaimlerChrysler для дилеров США (октябрь 1996 года) прямо сказано: «С введением модели 140 в модельном 1992 году Mercedes-Benz начал использовать экологически безопасный хладагент R134a. Начиная с 1991 года все остальные модели (кроме 190-й серии) были спроектированы под хладагент R134a». То есть, если этому документу верить буквально, W140 для рынка США с самого начала выпуска шёл с завода уже с R134a — в отличие от более старых на тот момент моделей линейки (W124, W126, W201 и др.), которые изначально проектировались под R12 и были переведены Mercedes-Benz на R134a «задним числом», в 1991 году.

Честная оговорка: документ описывает практику именно для североамериканского рынка и использует американскую систему «модельного года», не всегда совпадающую с календарным годом выпуска. Про европейские W140 самых первых месяцев производства (весна 1991 года) в документе отдельно не сказано, и нельзя быть на сто процентов уверенным, что все европейские экземпляры 1991 года гарантированно шли уже с R134a. Отдельные форумные источники по Mercedes-Benz в целом (не по W140 конкретно) указывают более широкий диапазон — «1992 год как последний год R12» — что отчасти расходится с формулировкой официального документа именно про W140.

Практический вывод. Не определяйте хладагент своего автомобиля «на глаз» по году выпуска — источники по датам расходятся. Надёжный способ — наклейка под капотом у панели перед радиатором: красная означает заводскую заправку R12, зелёная (или синяя, если машина уже прошла официальную конверсию) — R134a. Если наклейки нет или она нечитаема, тип хладагента и масла компрессора должен определить сервис по факту — фитинги заправочных портов у R12- и R134a-систем физически разные, но смешение типов масла компрессора при обслуживании способно повредить систему.

Управление воздухом: вакуумные приводы заслонок и клапанный блок Y11

Здесь у W140 — решение, характерное для своей эпохи и не всегда интуитивно понятное современному владельцу, привыкшему к электрическим шаговым моторчикам заслонок на новых машинах. По данным нескольких независимых веток на профильных форумах, у W140 (по крайней мере на большей части модельного ряда до рестайлинга середины 1990-х) заслонки, распределяющие воздух по дефлекторам, ногам и лобовому стеклу, а также заслонка рециркуляции воздуха, приводятся в движение не электромоторами, а вакуумными приводами — небольшими резиновыми мембранами («вакуумными подушками»), которые перемещают шток заслонки под действием разрежения.

Все вакуумные линии сходятся в единый узел — клапанный блок-переключатель, обозначаемый в электросхемах как Y11. Он расположен в салоне под передней панелью со стороны пассажира и получает вакуум по одной общей магистрали (создаваемый двигателем), а климатический компьютер управляет распределением этого вакуума по конкретным приводам заслонок в зависимости от выбранного режима. Проще говоря: климат-компьютер решает, куда должен идти воздух, а физически перемещают заслонки именно вакуумные приводы через блок Y11.

Эта архитектура объясняет специфичный для W140 (и других Mercedes той эпохи) набор симптомов при её отказе: не электрическую ошибку (например, «не крутится моторчик»), а именно потерю вакуума — шипение или свист из-под передней панели, ослабленный или неверно распределённый поток воздуха. По независимым форумным источникам, блок Y11 — известное слабое место: резина/пластик мембран со временем теряет герметичность, и вакуум «стравливается» ещё до привода. У автомобилей с системой самодиагностики отказ этого блока регистрируется отдельным кодом.

Отдельная оговорка: в объявлениях о продаже запчастей для более поздних, facelift-версий W140 (примерно с середины 1990-х) встречаются и электрические моторы-приводы заслонок. Независимого источника, чётко объясняющего переход по годам от полностью вакуумной схемы к частично электрической, найти не удалось — поэтому у конкретного автомобиля тип привода той или иной заслонки надёжнее уточнять по факту, а не по общему правилу «весь W140 — вакуумный».

Клапан отопителя (дуовентиль)

За подачу горячей охлаждающей жидкости двигателя в радиатор отопителя салона отвечает отдельный электромагнитный клапан, известный в среде владельцев Mercedes как «дуовентиль» (duovalve). Верхняя часть клапана — электромагнитный соленоид, управляемый климатическим компьютером, нижняя — механический плунжерный клапан, который этот соленоид открывает и закрывает. Именно этот узел решает, получает ли радиатор отопителя горячую жидкость (и в каком объёме) или отсекается от контура охлаждения двигателя.

Датчики и климатический компьютер

Климатический компьютер (в электросхемах W140 обозначаемый как N22) принимает сигналы от нескольких датчиков: по независимым источникам, у салона их два — один в блоке верхней консоли у выключателя люка, второй непосредственно в панели управления климат-контролем, — оба с собственными миниатюрными аспираторными вентиляторами, принудительно прогоняющими воздух салона через датчик для более точного замера. По логике системы, при забортной температуре ниже 10 °C используется показание только датчика в верхней консоли, а выше 10 °C — оба одновременно. Дополнительно есть датчик забортной температуры (в левом переднем воздухозаборнике под бампером) и датчик освещённости/солнечной нагрузки, компенсирующий нагрев салона прямыми солнечными лучами.

Типичные неисправности этой эпохи

Утечки хладагента

Как и у любого автомобиля возрастом в несколько десятков лет, резиновые уплотнения, шланги высокого давления и сальник компрессора со временем теряют эластичность и герметичность — хладагент постепенно уходит из контура, и кондиционер начинает хуже холодить, а затем и вовсе перестаёт. В отличие от утечки охлаждающей жидкости двигателя, утечку хладагента почти никогда не видно невооружённым глазом (масло компрессора, которое уходит вместе с хладагентом, может оставлять характерные масляные пятна на фитингах — это единственный доступный косвенный признак без специального оборудования). Обнаружить и точно локализовать утечку хладагента способен только сервис со специальным детектором или флуоресцентным красителем и манометрическим станцией.

Вакуумный клапанный блок Y11 и приводы заслонок

Как описано выше — известное слабое место именно этой архитектуры климат-контроля. Симптомы: свист или шипение из-под передней панели, воздух идёт не из тех дефлекторов, которые выбраны на панели управления, режим рециркуляции не переключается или переключается самопроизвольно. Течь вакуума в одном конкретном приводе обычно проявляется как проблема с одной конкретной функцией (например, только обдув лобового стекла), тогда как утечка в самом блоке Y11 может путать сразу несколько режимов одновременно.

Клапан отопителя (дуовентиль) — постоянно тепло или постоянно холодно

Отказ дуовентиля даёт два противоположных по ощущению, но одинаковых по причине симптома. Если клапан залипает в открытом положении — салон продолжает получать горячий воздух даже при выставленной низкой температуре или включённом максимальном охлаждении. Если, наоборот, клапан не открывается (обрыв обмотки соленоида, закисание плунжера минеральными отложениями из охлаждающей жидкости) — отопитель перестаёт греть вовсе, даже когда двигатель прогрет. Оба варианта — следствие одного и того же узла, и различить их проще, чем искать проблему в другом месте: если поведение отопителя не меняется вместе с настройкой температуры на панели, в первую очередь стоит проверять именно дуовентиль, а не датчики или компьютер.

Дренаж испарителя — вода в ногах переднего пассажира

Конденсат на испарителе — нормальное явление при работающем кондиционере: в норме он должен беспрепятственно стекать наружу через дренажный шланг под днище автомобиля. На W140 дренажные трубки расположены по обе стороны корпуса вентилятора, за воздуховодами, идущими в ноги, и включают в себя короткий отрезок мягкого (резинового) шланга, гасящего вибрации. Именно этот мягкий участок со временем рассыхается, трескается или рассыпается — а иногда дренаж просто забивается опавшими листьями или другим мусором, попавшим в воздухозаборник. Результат один: конденсату некуда деваться, кроме как скапливаться в корпусе отопителя и в конце концов протекать в салон, чаще всего — в ноги переднего пассажира. Профилактическая проверка и при необходимости замена этих шлангов — дешёвая и несложная процедура по сравнению с последствиями регулярно мокрого ковролина (сырость, запах, риск для электроники под ковровым покрытием).

Аспираторные моторчики датчиков температуры салона

По независимому практическому источнику (разбор по замене этого узла), миниатюрные вентиляторы, обдувающие датчики температуры салона, выходят из строя или засоряются заметно чаще, чем можно было бы ожидать от такой простой детали. Последствие — климат-контроль получает искажённое представление о фактической температуре в салоне и начинает неточно её поддерживать: то излишне охлаждает, то греет, то «гоняется» за температурой с задержкой. Симптом легко спутать с более серьёзной неисправностью (например, самого климатического компьютера или компрессора), хотя на деле причина может быть в остановившемся моторчике размером с мизинец.

Электровентилятор отопителя и его резистор

Классический для многих автомобилей той эпохи, включая W140, отказ — резистор, отвечающий за промежуточные скорости вращения вентилятора отопителя. При его выходе из строя вентилятор продолжает работать только на максимальной скорости (по типичной для таких схем логике высшая скорость идёт в обход резисторной цепочки напрямую от аккумулятора), а низкие и средние ступени пропадают. Это удобный диагностический признак: если вентилятор работает исправно только на максимуме и молчит на всех остальных положениях — с высокой вероятностью дело именно в резисторе, а не в самом моторе вентилятора или climate-компьютере.

Климатический компьютер (панель управления)

Как и другие электронные блоки W140 (см. статью об электрике), блок управления климат-контролем со временем подвержен типичным для электроники этой эпохи проблемам — отслоению пайки и деградации контактов на плате. Проявляется это выпадением сегментов дисплея, залипанием кнопок или полным отказом логики блока. Форумная практическая рекомендация — при странном поведении панели сначала попробовать отключить клемму аккумулятора минимум на 15 минут, чтобы сбросить блок; если после этого поведение не восстановилось — неисправность, скорее всего, в самом блоке, и потребуется его ремонт или замена.

Диагностика по симптомам: с чего начинать проверку

Это не строгий диагностический алгоритм (для точной диагностики нужен доступ к заводской документации WIS/EPC и манометрическая станция), а практический ориентир, с какого узла начинать проверку:

У части W140 климат-контроль способен выводить диагностические коды неисправностей через собственную панель управления, но точная процедура вызова этого режима и полный список кодов по годам выпуска в открытых источниках не систематизированы одинаково надёжно — для расшифровки кодов конкретного автомобиля разумнее опираться на сервис с доступом к заводской документации (WIS/EPC), а не на разрозненные форумные списки.

Типичные ошибки владельцев

• Пытаться самостоятельно дозаправить кондиционер «на глаз», не зная точного типа хладагента своего автомобиля. Смешение R12 и R134a или заправка не тем маслом компрессора способны повредить систему; тип хладагента надёжнее уточнять по заводской наклейке или у сервиса, а не по году выпуска — источники по датам перехода расходятся даже применительно к одной модели.
• Списывать «неверную» температуру сразу на компрессор или климат-компьютер. Гораздо чаще виноват копеечный аспираторный моторчик датчика температуры салона или забитый дренаж — начинать диагностику разумнее с них.
• Игнорировать свист или шипение из-под передней панели. Это типичный признак утечки вакуума в приводе заслонки или в блоке Y11, а не «просто шум старой машины» — со временем герметичность узла только ухудшается.
• Терпеть воду в ногах вместо проверки дренажа испарителя. Дешёвая и несложная профилактика (осмотр и при необходимости замена мягкого участка дренажного шланга) обходится существенно дешевле, чем последствия регулярной сырости для ковролина и электроники под ним.
• Пытаться вскрывать контур хладагента без специального оборудования. Система находится под давлением, а для работы с ней требуется профессиональная станция для откачки и рекуперации хладагента — подробнее см. предупреждение ниже.
