Кузов и коррозия W140: где искать и как защищать

W140 по праву считается одним из самых стойких к коррозии Mercedes своего времени: толстое антигравийное покрытие днища, качественные для начала 1990-х лакокрасочные материалы и частичная оцинковка кузовных панелей делают крупные сквозные проёмы ржавчины на этой модели скорее редкостью, чем нормой. Но «стойкий к коррозии» не значит «защищённый навсегда» — машине, которая ещё вчера казалась крепкой, к 2026 году исполнилось от 28 до 35 лет, а значит, дренажи, уплотнители и заводские покрытия давно прошли свой ресурс. В этой статье — не общий чек-лист осмотра (он уже есть в статье «Как выбрать и осмотреть W140 при покупке»), а более пристальный взгляд именно на коррозию: где именно она чаще всего начинается, почему, как её искать и чем реально защититься, если машина уже ваша.

Почему коррозия W140 — тема не только для «блескучего» кузова

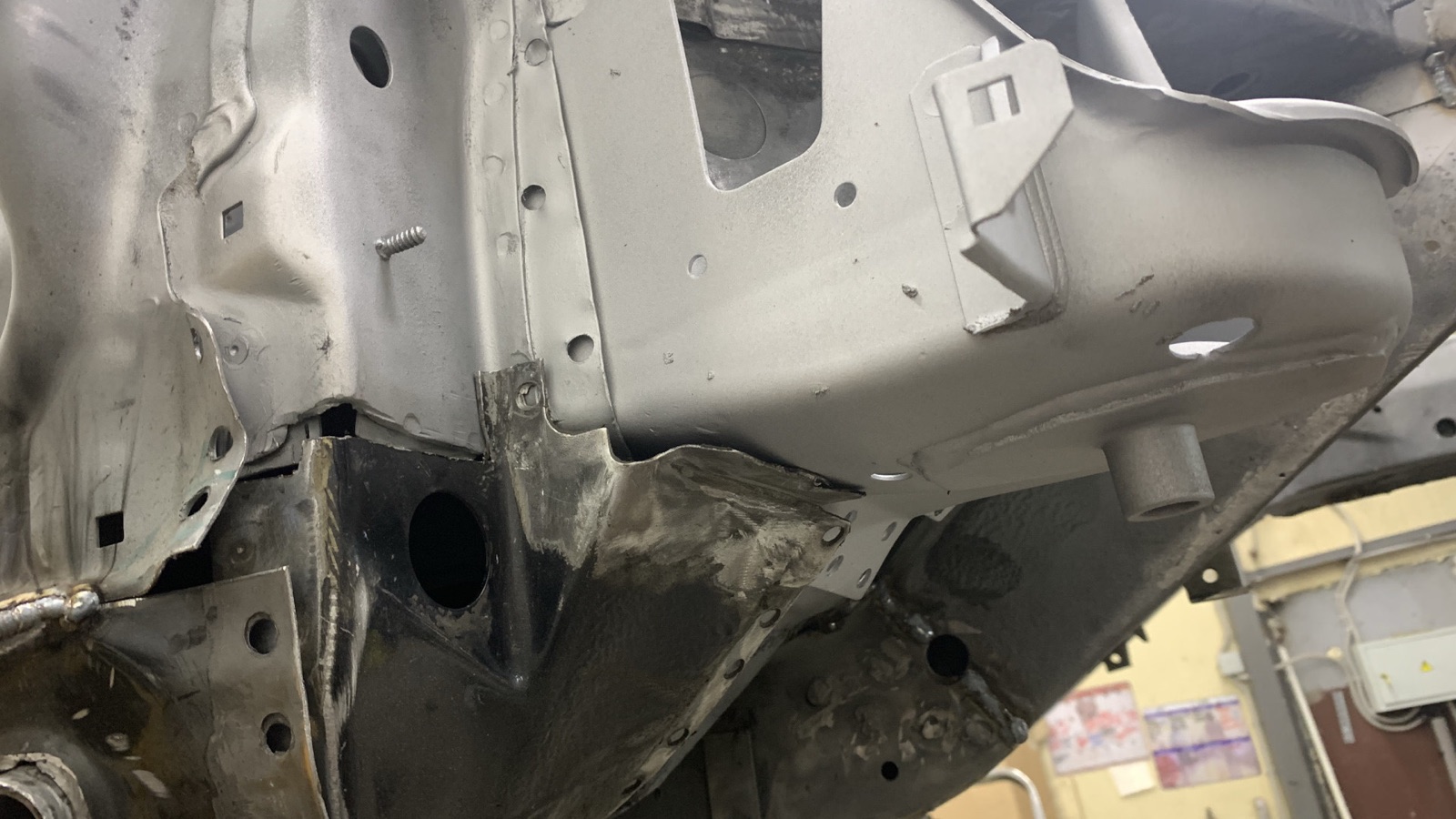

Ржавчина на W140 редко бывает поводом для эстетических переживаний. Проблема в том, что самые уязвимые зоны — это часто не декоративные панели, а места, важные либо для герметичности кузова (пороги, дно багажника, зона под дверными уплотнителями), либо для его прочности (кронштейны подрамника и подвески, силовые арки колёс). Задокументированный случай реставрации W140 1997 года выпуска показывает это наглядно: снаружи и на фотографиях автомобиль выглядел вполне прилично, но под накладками и ковровым покрытием обнаружились гнилые опорные точки под домкрат, сквозная коррозия трёхслойной конструкции арки заднего колеса и следы прежних заплаток на полу багажника — то есть именно те места, которые визуальный осмотр без разборки не показывает вообще (Drive2.ru, «Кузовной ремонт W140. Часть I»). Отсюда практический вывод: коррозию на W140 нужно не столько «видеть», сколько целенаправленно искать — и знать, где смотреть в первую очередь.

Заводская защита: сильная сторона с оговорками

Прежде чем переходить к конкретным зонам, стоит понимать, из чего складывается репутация W140 как «крепкого» кузова — и где у этой репутации есть пределы.

Во-первых, антигравийное покрытие. По наблюдениям владельцев и профильной автопрессы, слой антигравийного покрытия на нижней части кузова у W140 очень плотный и одновременно выполняет функцию шумоизоляции салона (kolesa.ru). Плюс в том, что это покрытие действительно защищает металл. Минус — оно же скрывает от глаз даже серьёзно запущенную коррозию силовых элементов: снизу автомобиль может выглядеть однородно чёрным и «целым», пока под покрытием уже идёт процесс разрушения металла.

Во-вторых, частичная оцинковка. Открытые панели кузова — капот, крылья — на W140 оцинкованы, и это одна из причин, почему сквозная ржавчина на видимых панелях встречается редко (Prestige & Performance Car, benzworld.org). Но оцинковка не была сплошной: по данным одного из форумных источников, ссылающегося на сервисное руководство Bentley, оцинковано было около 58% кузовных панелей — то есть значительная, но не абсолютная часть конструкции. Точную цифру мы приводим с оговоркой: независимого второго подтверждения именно этого процента найти не удалось, но общий вывод — «защита хорошая, но не сплошная» — совпадает у нескольких независимых источников.

В-третьих, лакокрасочное покрытие. W140 стал одним из первых поколений S-класса, окрашиваемых водорастворимыми красками — отрасль в целом переходила на них в начале 1990-х из соображений экологичности. Заводской лак и краска у W140 в целом считаются качественными и стойкими (Prestige & Performance Car).

Итог: заводская защита W140 была одной из сильных сторон модели для своего времени, но спустя три десятилетия она уже не может считаться самостоятельной гарантией — резинотехнические уплотнители теряют эластичность, антигравийное покрытие трескается и отслаивается локально, а оцинковка защищает не каждый элемент конструкции.

Возраст и климат: почему это особенно актуально в Петербурге

Двойной фактор риска для владельцев в Северо-Западном регионе — это возраст автомобиля, помноженный на местные условия эксплуатации. Сама по себе резина и уплотнители деградируют со временем независимо от климата — это касается и вакуумных трубок центрального замка, и дверных уплотнителей, которые пересыхают и растрескиваются просто от возраста (см. статью про осмотр перед покупкой). А в Петербурге к этому добавляется зимнее содержание дорог: город, как и большинство регионов России, использует зимой песчано-соляную смесь. Соль ускоряет коррозию металла при контакте, а абразивный песок постепенно истирает защитные покрытия — в том числе заводскую мастику и антигравийное покрытие днища, — открывая металл влаге в тех местах, где защитный слой уже поврежден. Это общий фактор для любого автомобиля, эксплуатируемого зимой в регионе, но для W140 с его возрастом он ощущается заметнее: там, где у более новой машины ещё есть запас заводской защиты, у W140 этот запас уже во многом исчерпан.

Где чаще всего появляется коррозия

Часть типичных зон W140 — колёсные арки, рамка лобового стекла, задняя панель со сварным швом, кронштейны подрамника и подвески, зона замка багажника, задние фонари — уже подробно разобрана в статье «Как выбрать и осмотреть W140 при покупке» с чек-листом по каждой из них. Здесь стоит остановиться на трёх зонах, которые в том материале только упомянуты либо не раскрыты, — они относятся именно к теме кузова и коррозии, а не к общему осмотру при покупке.

Крепления и зона примыкания бамперов. Бамперы у W140 не металлические, а полиуретановые, поэтому сами по себе они не ржавеют. Но металлические кронштейны их крепления к кузову и, что более заметно, зона прилегания передних крыльев к бамперам — уязвимы: там постоянно скапливается грязь, которая удерживает влагу дольше, чем на открытых участках панели (Prestige & Performance Car). По тем же наблюдениям, страдает и зона вокруг передних указателей поворота — по той же причине скопления грязи. При осмотре имеет смысл отдельно заглянуть именно в стык крыла и бампера, слегка отогнув край при возможности, а не только осмотреть панель снаружи.

Дно багажника и ниша запасного колеса. Вода, попадающая под резиновый уплотнитель крышки багажника — особенно если сама крышка со временем перестала плотно прилегать, — стекает вниз и скапливается у замка и в поролоне вокруг центрального отражателя стоп-сигналов изнутри. Если при этом забиты штатные дренажи (в том числе дренаж люка, если он есть, или дренажи по контуру уплотнителей дверей), влага может задерживаться под ковровым покрытием багажника и в нише запасного колеса, ускоряя коррозию именно плоских панелей пола. Тот же случай реставрации W140, упомянутый выше, зафиксировал на полу багажника следы уже выполненных ранее заплаток — то есть проблема была не новой и, по всей видимости, решалась ранее лишь косметически, без устранения причины (протекающего уплотнителя или забитого дренажа).

Зона под уплотнителями дверей. Это отдельная история от «нижних кромок дверей», которые уже упомянуты в чек-листе осмотра. Речь именно о механизме: у каждой двери есть штатные дренажные отверстия, через которые должна стекать вода, попадающая внутрь двери через щели вокруг стекла и уплотнителей. Если эти отверстия забиваются грязью или сужаются от старости резины, вода не уходит, а задерживается под резиновым уплотнителем по нижней кромке двери — и ржавчина в этом случае развивается изнутри наружу, то есть снаружи дверь может визуально выглядеть целой ещё довольно долго, а первым признаком станет вздутие краски у самой кромки или у угла двери. Простая профилактическая мера здесь — периодическая (например, раз в сезон) прочистка дренажных отверстий сжатым воздухом или мягкой проволокой.

Как искать следы коррозии и некачественного кузовного ремонта

Помимо визуального осмотра и простукивания подозрительных зон шилом или отвёрткой (особенно снизу, там, где антигравийное покрытие может маскировать проблему — см. выше), есть более точная методика, которая пригодится и при покупке, и при периодической самопроверке уже своего автомобиля.

Толщиномер лакокрасочного покрытия — прибор, измеряющий толщину слоя краски и лака (а на металлических панелях — и слоя шпаклёвки под ними) с помощью магнитного или ультразвукового датчика. По данным профильных материалов, ориентировочные пороги такие: около 40–150 мкм (в других источниках приводится близкий диапазон 90–160 мкм — точные границы у разных источников расходятся, но порядок величин совпадает) обычно соответствуют заводской окраске; 150–300 мкм — повторная окраска без значительного слоя шпаклёвки; от 500 мкм — уже заметный слой шпаклёвки либо несколько перекрасов; от 1000 мкм, либо если прибор вовсе не определяет металл под собой, — серьёзный кузовной ремонт с толстым слоем шпаклёвки (Freshauto.ru). Измерять стоит в нескольких точках на каждой панели и обязательно сравнивать симметричные детали — например, левое и правое переднее крыло: заметная разница в показаниях почти всегда означает, что один из элементов ремонтировали или красили заново.

Без прибора можно ориентироваться на визуальные признаки: разнотон и разница текстуры («шагрень» — характерная лёгкая шероховатость заводской краски) между соседними панелями лучше всего заметны с расстояния около 10 метров; прямые чёткие границы цвета или лака — след малярного скотча; неровные, неодинаковые зазоры между панелями кузова — тоже признак ремонта или замены детали. Дополнительный простой способ — поднести небольшой магнит к подозрительному участку: к металлу он держится плотно, а к слою шпаклёвки — слабо или не держится вовсе, поскольку шпаклёвка немагнитна.

Применительно именно к W140 стоит помнить, что осмотра «на глаз» здесь часто недостаточно вдвойне: плотное антигравийное покрытие днища скрывает состояние металла под собой, а декоративные молдинги и накладки порогов — состояние металла под ними. Поэтому при малейшем подозрении разумно настоять на осмотре с частичным демонтажом накладок, а снизу — не полениться простучать и проверить шилом ключевые силовые точки, а не только посмотреть на ровный чёрный слой антигравия.

Профилактика и защита

Три меры, которые снижают риск коррозии у уже имеющегося автомобиля, не требуя ни капитального ремонта, ни больших затрат.

Мойка. После зимней эксплуатации по дорогам с реагентами имеет смысл регулярно мыть не только видимые кузовные панели, но и днище, и колёсные арки изнутри: именно там реагенты и абразивный песок задерживаются дольше всего, поскольку эти зоны хуже омываются естественным путём (дождём) по сравнению с открытыми панелями. Это общая рекомендация для любого автомобиля, эксплуатируемого зимой в регионе с реагентами, но для возрастного кузова W140 она особенно актуальна.

Антикоррозийная обработка (антикор). Типовой процесс включает мойку днища под давлением, обезжиривание и нанесение как минимум двух типов состава: более твёрдого, устойчивого к ударам камней и абразиву — на открытые зоны днища, и более текучего, проникающего состава на основе восков и ингибиторов коррозии — в скрытые полости и стыки панелей, куда обычная мастика не попадает (пример такого процесса именно для W140, включая используемые материалы и мойку под давлением около 200 бар, описан в кейсе одного из специализированных антикор-центров; здесь это иллюстрация типового подхода, а не реклама конкретного продукта). Важный нюанс: составы для обработки скрытых полостей (в обиходе их часто называют по одному из первых таких средств — «мовиль», хотя сейчас это скорее общее название типа продукта) со временем смываются и требуют обновления примерно раз в один-два года — то есть это не разовая процедура, а периодическая мера, которую нужно повторять.

Хранение. Сухое отапливаемое или хотя бы хорошо проветриваемое помещение снижает конденсацию влаги на кузове и в скрытых полостях зимой. После мойки в холодное время года стоит по возможности дать автомобилю просохнуть, а не сразу закрывать его мокрым в непроветриваемом гараже — влага, запертая в замкнутом пространстве, работает как раз в пользу коррозии, а не против неё.

Логика всех трёх мер одна: антикор и мойка не заменяют исправные штатные дренажи и уплотнители, а дополняют их. Сначала стоит убедиться, что вода вообще не задерживается там, где не должна (дренажи дверей, порогов, багажника исправны и не забиты, уплотнители не потрескались), и только потом имеет смысл рассчитывать на дополнительную защиту составами.

Типичные ошибки

Самая частая ошибка — судить о состоянии кузова по виду сверху и снаружи, не заглядывая под накладки, молдинги и антигравийное покрытие: как показывает задокументированный случай реставрации W140, именно там прячутся самые серьёзные проблемы, пока видимые панели выглядят опрятно. Вторая — считать полное отсутствие видимой ржавчины гарантией того, что дренажи и уплотнители в порядке: коррозия под дверными уплотнителями и в нише багажника развивается изнутри и может быть уже в процессе, не будучи заметной снаружи. Третья ошибка — воспринимать разовую антикоррозийную обработку как «сделал один раз и забыл»: составы для скрытых полостей смываются за один-два года и требуют повторения, а не разовой покупки услуги. Четвёртая — оценивать состояние ЛКП только на глаз, без толщиномера или хотя бы простого магнита, там, где есть сомнения: разница в оттенке бывает почти незаметна, а разница в толщине слоя — нет. И пятая, особенно значимая для машин с историей ДТП, — принимать заваренные и зашпаклёванные последствия кузовного ремонта за «ремонт как новый», не проверяя, затронул ли этот ремонт силовые элементы.
