Кратко

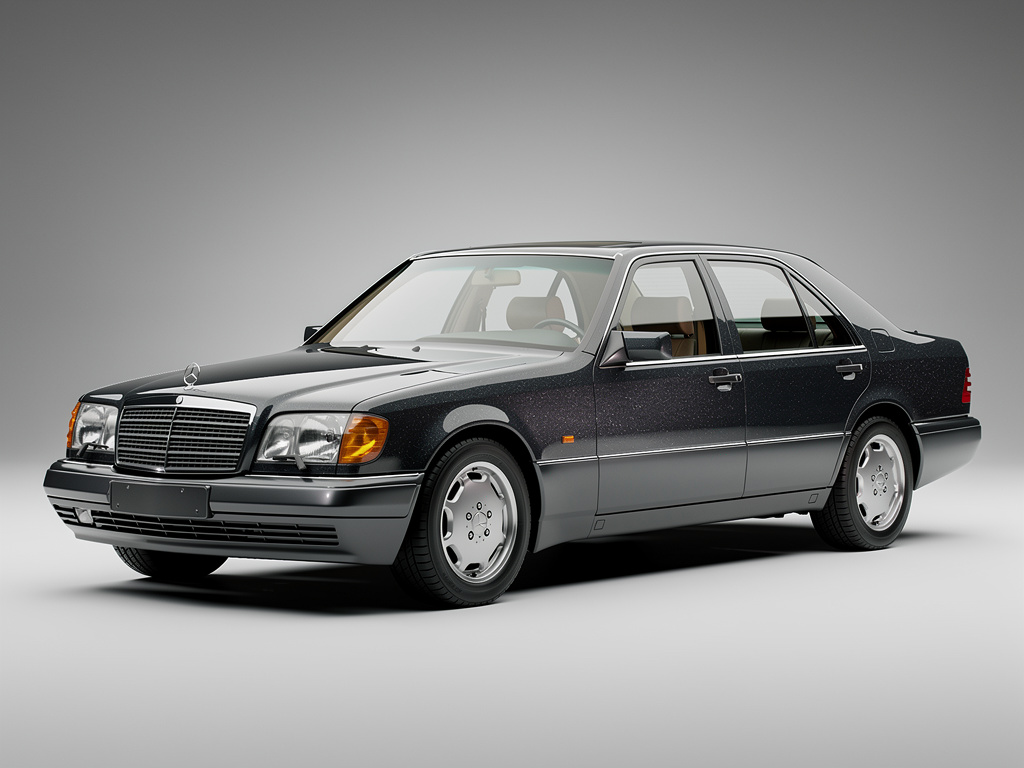

Мотор M120 — двенадцатицилиндровый флагман линейки W140, устанавливавшийся на 600 SE/SEL и S 600. Его устройство и базовые характеристики уже разобраны в общем обзоре моторов W140, а самая известная электрическая проблема V12 — хрупкая изоляция проводки — подробно описана в отдельной статье про электрику. Здесь мы сознательно не повторяем эти факты, а разбираем то, что осталось за скобками: почему обслуживание V12 физически труднее и дольше, чем у рядных моторов и V8 той же платформы, зачем у M120 два дроссельных узла и два блока зажигания, и что из документированного сверх проводки действительно можно назвать слабым местом именно этого мотора — а что остаётся на уровне общих наблюдений по V12-моторам эпохи без независимого подтверждения именно для M120.
Зачем владельцу S 600 или 600 SEL в этом разбираться
Мотор V12 — не просто «ещё один мотор W140 с бо́льшим числом цилиндров». Из-за компоновки почти любая работа с ним занимает заметно больше времени, чем аналогичная процедура на M104 или M119, и это стоит учитывать заранее — при выборе сервиса, при планировании бюджета на плановое ТО и при оценке объявления о продаже. Владелец, который ожидает от сервиса V12 тех же сроков и той же сметы, что и от обслуживания рядной «шестёрки», обычно неприятно удивляется уже на этапе диагностики. Ниже — предметный разбор того, откуда берётся эта разница, а не абстрактное «V12 сложнее».
Почему V12 физически теснее рядных моторов и V8
Уже в общем обзоре моторов W140 отмечено: V12 конструктивно сложнее и теснее компонован под капотом, чем рядные моторы и V8 той же платформы. Причина в самой архитектуре: M120 — это фактически два ряда по шесть цилиндров под углом развала 60°, с двумя головками блока (DOHC, 4 клапана на цилиндр), собранные в общем алюминиевом блоке с гильзами Alusil и кованые стальные шатуны — конструктивно надёжная, но объёмная силовая установка. В моторном отсеке W140, рассчитанном на единый диапазон посадочных размеров под все семейства моторов, такой блок с обвязкой занимает почти весь доступный объём. У M104 и M119 навесные агрегаты и коммуникации по большей части сгруппированы с одной-двух сторон мотора; у V12 они физически удвоены и разнесены на оба банка цилиндров, а между банками и по бокам от них остаётся заметно меньше свободного пространства для рук и инструмента.
Практическое следствие — почти любая операция, которая на рядном моторе занимает один подход (одна сторона, один комплект деталей), на V12 превращается в два симметричных подхода с разных сторон мотора, да ещё и в более тесном пространстве. Дальше в статье это показано на трёх конкретных примерах: свечи зажигания, дроссельные узлы и система зажигания.
Доступ к задним цилиндрам и замена свечей
Свечи зажигания у V12 — двенадцать штук вместо шести (у рядных моторов) или восьми (у V8), и это уже само по себе увеличивает время работы. Но проблема не только в количестве: задний ряд цилиндров (тот, что ближе к переборке моторного отсека и салону) у V12 закрыт сверху дополнительными узлами обвязки — в частности, лотком/коробом проводки, который в этой зоне проходит поверх головки блока. По описанию, встречающемуся на профильных форумах владельцев W140/M120, подобраться к свечам заднего ряда с лотком проводки, оставленным на месте, сложно; практичнее сначала снять его крепления и отвести или приподнять лоток в сторону, чем пытаться работать вокруг него. Эту деталь стоит воспринимать как наблюдение по опыту владельцев, а не как жёстко подтверждённую техническими источниками методику — точных нормо-часов на замену свечей именно для M120 в проверяемом виде найти не удалось.
Тем не менее общий вывод подтверждается независимо от конкретного форумного описания: раз задний ряд цилиндров у V12 физически ближе к переборке и закрыт дополнительными узлами, которых в таком количестве нет у рядных моторов и V8, трудоёмкость замены свечей на V12 объективно выше. При планировании ТО стоит закладывать на эту операцию заметно больше времени, чем на аналогичную работу у соседа по клубу с M104 или M119, и по возможности доверять её сервису, у которого уже есть опыт именно с M120 — специфика доступа к заднему ряду свечей на этом моторе на практике важнее общей теории про двенадцать цилиндров.
Два дроссельных узла и их согласованная работа
У M120 не один дроссельный узел, а два — по одному на каждый банк цилиндров. Это подтверждается независимым специализированным источником: немецкая мастерская MKB TEC, специализирующаяся на ремонте электронных дроссельных узлов Mercedes, прямо описывает услугу ремонта именно «обоих дроссельных узлов мотора M120» как отдельную процедуру. По данным этой же мастерской, типичные неисправности дроссельных узлов M120 — это дефектные потенциометры (датчики положения), печатные платы, магнитные муфты и сервомоторы привода заслонки.
Два узла означают, что они должны работать согласованно: если один банк открывает дроссель иначе, чем другой (из-за разбалансировки, износа или отказа одного из узлов), мотор реагирует неровным холостым ходом, провалами при разгоне или дисбалансом по цилиндрам. Точную заводскую методику синхронизации двух дроссельных узлов M120 в открытых источниках найти не удалось, поэтому изобретать пошаговую процедуру здесь мы не будем — это тот случай, когда диагностику рассинхронизации разумнее доверить сервису с диагностическим оборудованием, способным считывать показания обоих узлов одновременно, а не пытаться развести их «на глаз».
Практическое следствие для владельца — финансовое: если дроссельный узел неисправен, ремонт или замену, скорее всего, придётся делать не для одной детали, а для пары. Например, по прайсу упомянутой мастерской ремонт одного дроссельного узла M120 обходится порядка €380, со сроком обработки 8–12 рабочих дней после отправки детали в сервис — и это цена одной детали из двух. Это не заводской норматив и не единственно возможная цена (конкретная стоимость и сроки будут отличаться у разных мастерских и в разных странах), но конкретный современный пример того, что «одна деталь» у V12 на практике часто означает «минимум две» — и по деньгам, и по срокам ожидания.
По косвенным данным (форумное обсуждение владельцев M120, независимо подтвердить не удалось), дроссельный узел на каждом банке сопровождается собственным комплектом датчиков — положения дросселя, температуры воздуха и расхода воздуха. Это логично согласуется с уже описанной в статье про электрику особенностью V12: там отдельно задокументировано, что жгут датчиков расхода воздуха и жгуты дроссельных узлов у M120 обслуживаются по обоим бортам мотора, а не по одному. Иными словами, V12 не просто вдвое дороже по количеству цилиндров — у него на практике задвоена значительная часть периферийной электроники и механики впуска.
Система зажигания: по одному блоку и катушке на банк
Важная оговорка перед этим разделом: конфигурацию зажигания M120 удалось подтвердить только одним специализированным источником (коммерческий гид по запчастям Go-Parts), независимую вторую проверку провести не получилось — тематические форумные обсуждения на момент подготовки статьи оказались недоступны через использованные инструменты. Поэтому раздел ниже стоит воспринимать как «по данным одного источника», а не как окончательно закрытый вопрос.
По этим данным, M120 использует классическую для Mercedes начала 1990-х схему зажигания с электронным блоком управления EZL (Bosch) и механическим распределителем — но не один комплект на весь мотор, а два: отдельный блок EZL и отдельная катушка зажигания «баночного» типа на каждый банк цилиндров (левый банк — цилиндры 7–12, правый — цилиндры 1–6), каждая катушка со своим распределителем. Это принципиально иная и более старая архитектура, чем у более поздних V12 Mercedes (например, поколения W220), где на каждый цилиндр стоит собственная безраспределительная катушка — путать эти две схемы между собой не стоит, если попадается общая информация «про V12 Mercedes» без указания конкретного мотора и года.
Практически важная деталь по этому же источнику: деградация изоляции проводки (та самая проблема биоразлагаемой изоляции, подробно разобранная в статье про электрику) способна не только имитировать симптомы отказа катушки или блока EZL — неровный холостой ход, пропуски зажигания, заглохание, — но и в отдельных случаях физически повредить саму катушку или блок EZL коротким замыканием в повреждённой проводке. Иными словами, на V12 проводка и система зажигания связаны не только похожими симптомами, но и причинно: не диагностированное вовремя короткое замыкание способно превратить дешёвый ремонт жгута в дорогую замену катушки или блока управления.
Слабые места M120 сверх проводки — честный итог
Основная и наиболее надёжно задокументированная проблема M120 по-прежнему одна — проводка, подробно разобранная в отдельной статье. Сверх неё в рамках подготовки этого материала в проверяемых открытых источниках нашлось немного:
- Дроссельные узлы — подтверждено специализированным ремонтным сервисом: типичные отказы потенциометров, печатных плат, магнитных муфт и сервоприводов (см. выше).
- Система зажигания (блоки EZL и катушки по банкам) — как узел, уязвимый в первую очередь косвенно, через проводку; подтверждено только одним источником, без независимой перепроверки.
- Течи по прокладкам клапанных крышек, сальники, хрупкость пластиковых деталей системы охлаждения — эти пункты уже упомянуты в общем обзоре моторов W140 как наблюдение по V12-моторам Mercedes эпохи в целом, а не как жёстко подтверждённый факт именно для M120; отдельного независимого источника по этому конкретному мотору найти не удалось ни там, ни при подготовке этой статьи.
Честно говоря об этом прямо: если у читателя есть ожидание найти длинный список уникальных «болячек» V12 помимо проводки — такого списка в проверяемых источниках не существует. Основная специфика M120 с точки зрения обслуживания — не в экзотических неисправностях, а в трудоёмкости и стоимости самых обычных работ, помноженных на удвоенную периферию (два дроссельных узла, два комплекта зажигания, двенадцать свечей) и тесноту компоновки.
Трудоёмкость и стоимость обслуживания V12 в сравнении с рядными моторами и V8
Точных сравнительных данных — нормо-часов или официального дилерского прайса именно для W140/M120 в сравнении с M104/M119 — в открытых источниках найти не удалось, и приводить придуманные цифры было бы нечестно по отношению к читателю. Вместо этого — три документированных косвенных ориентира, которые в сумме дают достаточно ясную картину:
- Ремонт одного дроссельного узла M120 — уже отдельная платная услуга специализированного сервиса (см. пример цены выше), а таких узлов у V12 два. Даже если исправен только один, у мотора с одним дроссельным узлом (M104, M119) такого риска задвоения расходов просто не существует.
- Число обслуживаемых позиций в системе зажигания у V12 больше математически: двенадцать свечей вместо шести или восьми, два независимых комплекта распределитель + катушка + блок EZL вместо одного. Это не абстрактная сложность, а конкретное увеличение количества деталей и точек проверки при любой диагностике перебоев в работе мотора.
- Существование отдельного коммерческого ремонтного комплекта жгута датчиков расхода воздуха именно под связку M120/W140 (уже описан в статье про электрику) само по себе показывает, что спрос на V12-специфичный ремонт достаточно велик, чтобы производителям было выгодно делать под него отдельные, не универсальные решения — а отдельные решения почти всегда дороже универсальных.
Вывод для владельца: закладывать на обслуживание V12 не «условно вдвое больше», а заведомо больше времени и денег, чем на аналогичные работы у рядного мотора или V8 той же платформы, и выбирать сервис не по общей репутации «мастерская по Mercedes», а по конкретному опыту именно с M120.
Типичные ошибки владельцев
- Заказывать ТО V12 по цене и срокам, ориентированным на рядный мотор. Удвоенная периферия (дроссельные узлы, зажигание, свечи) и теснота доступа к заднему ряду цилиндров делают почти любую работу дольше и дороже — закладывать это в ожидания стоит заранее, а не узнавать по факту превышения сметы.
- Чинить один дроссельный узел, игнорируя второй. Если один узел уже показал признаки неисправности (потенциометр, плата, муфта, сервомотор), второй узел того же возраста и с той же историей эксплуатации разумно как минимум продиагностировать, а не ждать его отдельного отказа в другой раз.
- Списывать пропуски зажигания сразу на катушку или блок EZL, не проверив проводку. Как показано выше, деградация изоляции способна не только имитировать эти симптомы, но и стать первопричиной реального повреждения катушки или блока — сначала стоит исключить проводку (см. статью про электрику), а не сразу менять дорогие электронные узлы.
- Пытаться обслуживать V12 сервисом без опыта именно с этим мотором. Специфика доступа к заднему ряду свечей, наличие двух дроссельных узлов и двух независимых комплектов зажигания — не то, что интуитивно понятно мастеру, работавшему только с рядными моторами или V8; отсутствие такого опыта увеличивает и время, и риск ошибки при разборке.
